Four-bit binary counter with parallel load

Graphical Symbol of Four-bit binary counter with parallel load

Four-bit binary counter with parallel load

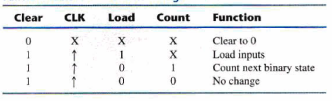

Functional Table of Four-bit binary counter with parallel load

fpga verilog code example

Verilog HDL of Four-bit binary counter with parallel load

module Bin-Counter-4bit-Par_Load (

output reg   [3: 0]  A-count,                    // Data output

output          C-out,                                  //Output any

input            [3: 0] Data-in,                      // Data input

input            Count,                                  //Active high to count

                      Load,                                   //Active high to load

                      CLK,                                   // Positive-edge sensitive

                      Clear                                   //Active low

);

assign      C-out = Count & (~Load) & (A_count == 4'b111l);

always @ (posedge CLK, negedge Clear)

If (~Clear)                          A_count <= 4'b0000;

else If (Load)                      A_count <= data-in;

else If (Count)                    A_count  <= A_count + l'bl;

else                                     A_count <= A_count;            //redundant statement

endmodule
